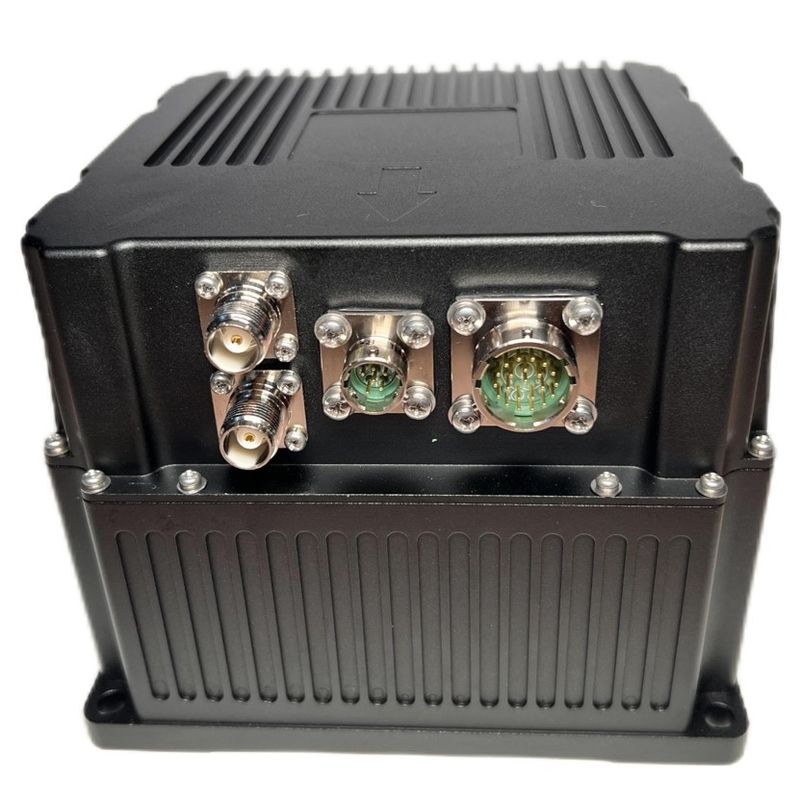

BTSTC-70S Διαστημικό ολοκληρωμένο σύστημα πλοήγησης Κουάρτζιο Ευέλικτη επιτάχυνση 12V-36VDC
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | BTSTC |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | INS70S |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | 26000 |
| Συσκευασία λεπτομέρειες: | σφουγγάρι και κουτί |
| Χρόνος παράδοσης: | 2 εβδομάδες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 500/μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Πεδίο γωνίας πορείας: | 0° ~ 360° | Ηλεκτρική τροφοδοσία: | 12V-36VDC |
|---|---|---|---|
| Αριθμός κεραιών: | Δύο κεραίες GNSS | ||
| Επισημαίνω: | Ενσωματωμένο δορυφορικό σύστημα πλοήγησης,Ενσωματωμένο σύστημα πλοήγησης BTSTC-70S,Σύστημα πλοήγησης 12V-36VDC |
||
Περιγραφή προϊόντων
Ενσωματωμένο δορυφορικό σύστημα πλοήγησης
Το ολοκληρωμένο σύστημα πλοήγησης BTSTC-70S βασίζεται σε τριάξονα γυροσκόπιο υψηλής ακρίβειας οπτικής ινώσεως, ευέλικτο επιταχυνόμετρο κουαρτσού και υψηλής ακρίβειας
Η συσκευή αυτή μπορεί να πραγματοποιήσει μετρήσεις υψηλής ακρίβειας της στάσης, της ταχύτητας και της θέσης του κινούμενου φορέα.
Σύνθεση
* 70 τριάξιο ολοκληρωμένο γυροσκόπιο οπτικών ινών
* Ευέλικτη επιτάχυνση με κουαρτς
* Διάδρομος μετατροπής IF, υπολογιστής πλοήγησης
* Αποδέκτης δορυφορικής πλοήγησης
* Αντένα λήψης δορυφορικού σήματος
* Πίνακα διεπαφής
* Ηλεκτρική παροχή
* 2 κεραίες μέτρησης GNSS και καλώδια σύνδεσης
Τεχνικές προδιαγραφές
Πεδίο μέτρησης | Πεδίο γωνίας πορείας | 0° ~ 360° |
| Πεδίο γωνίας κλίσης | ± 90° | |
| Πεδίο γωνίας κύλισης | ± 180° | |
| Πεδίο μέτρησης γωνιακής ταχύτητας- | ± 500°/s | |
| Πεδίο μέτρησης επιτάχυνσης | ± 20g | |
| Χρόνος ευθυγράμμισης | Ο προσανατολισμός GNSS είναι αποτελεσματικός | ≤1 λεπτό |
| Ο προσανατολισμός GNSS είναι άκυρος | ≤5 λεπτά | |
| Ακριβότητα αυτοπροσαρμογής | Ακριβότητα ευθυγράμμισης γωνίας πορείας | ≤ 0,1 ° * δευτερόλεπτο (Lat) (1σ, Lat τοπικό πλάτος) |
| Προσαρμογή γωνίας στάσης | ≤ 0,01° ((1σ) | |
Ακριβότητα ευθυγράμμισης ολοκληρωμένη πλοήγηση | Ακριβότητα ευθυγράμμισης γωνίας πορείας | ≤ 0,1 ° (1σ,αρχικό μήκος ≥ 2 m) |
| Προσαρμογή γωνίας στάσης | ≤ 0,02° ((1σ) | |
Καθαρή αδράνεια ακρίβεια πλοήγησης, 1H | Ακριβότητα θέσης | ≤2nmile/h ((CEP) |
| Ακριβότητα ταχύτητας | ≤1,2m/s (RMS) | |
| Διατήρηση γωνίας πορείας | ≤ 0,02° ((1σ) | |
| Διατήρηση γωνίας στάσης | ≤ 0,01° ((1σ) | |
Ενσωματωμένη ακρίβεια πλοήγησης | Ενιαία θέση θέσης | Επίπεδο ≤ 3m, υψόμετρο ≤ 5m (RMS) |
| ακρίβεια βοηθητικής τοποθέτησης RTK | Επίπεδο ≤ 2cm, υψόμετρο ≤ 5 cm (RMS) | |
| Ακριβότητα ταχύτητας | ≤ 0,03m/s ((RMS,PDOP≤4) | |
| Ακριβότητα γωνίας πορείας | ≤ 0,03° ((1σ) | |
| Ακριβότητα στάσης | ≤ 0,01° ((1σ) | |
Δυναμικότητα γυροσκόπου | Μηδενική σταθερότητα προκατάληψης | ≤ 0,05 °/H (1σ, 10s ομαλή) |
| Μηδενική σταθερότητα προκατάληψης | ≤ 0,015 °/H (1σ, 100s εξομάλυνση) | |
| Επαναληψιμότητα μηδενικής προκατάληψης | ≤ 0,015°/h ((1σ) |
Απόδοση επιταχυντή | Μηδενική σταθερότητα προκατάληψης | ≤ 0,15 mg (1σ, 10s ομαλή) |
| Μηδενική σταθερότητα προκατάληψης | ≤ 0,05 mg (1σ, 100s εξομάλυνσης) | |
| Επαναληψιμότητα μηδενικής προκατάληψης | ≤ 0,05 mg ((1σ) | |
Άλλοι δείκτες | Ηλεκτρική τροφοδοσία | 12V-36VDC |
| Κατανάλωση ενέργειας | Κατανάλωση ισχύος σε σταθερή κατάσταση ≤ 20W, μεταβατική κατανάλωση ισχύος ≤ 40W | |
| Βάρος | ≤3kg | |
| Συνολικές διαστάσεις | 150 mm × 150 mm × 120 mm | |
| Διαστάσεις εγκατάστασης | 137 mm × 137 mm ((4 × φ6,5 mm) | |
| Αριθμός κεραίων | Δύο κεραίες GNSS |
